Auf Grund der Modularität der DerbyControl Messanlage haben wir eine weitere Nutzungsmöglichkeit geschaffen, den "Firefighter-Mode". In diesem Mode lassen sich Feuerwehrwettkämpfe mit 1 oder 2 parallelen Wettkampfbahnen realisieren. Dabei sind kabellose (funkbasierte) oder kabelgebundene Varianten bzw. ein Mix daraus möglich. Da es sich hier immer um Wettkämpfe mit viel Wasser und der etwas robusteren "Gangart" handelt, werden die Systemmodule dafür in IP65 Schutzgehäuse integriert. Das bietet Schutz vor Spritz- und Strahlwasser, sowie auch einem erweiterten mechanischen Schutz vor Beschädigung.

Als Wettkampfmodus können dabei pro Wettkampfbahn bis zu zwei unabhängige Ziele gemessen werden. Mit der Funkanbindung der Messmodule ist es dabei auch möglich, diese Zielel 1 - 2 km entfernt im "Nirgendwo" zu positionieren.
Die Zeiterfassung erfolgt dabei über Unterbrechnung einer Lichtschranke am Start und weiterer Lichtschranken oder Kontaktmodule in den Zielbereichen. Auf Grund der enormen Wassermengen die hier bewegt werden, haben sich dafür Kontaktmodule mit Funksender und robusten IP65 Kontaktschaltern bewährt. Diese Kontaktschalter lassen sich mit kräftigen Haftmagneten an beliebiger Stelle des Zielgerätes befestigen. Diese Zielgeräte sind oft Selbstbaukonstruktionen und bestehen meist aus normalen Baustahl. Das bietet die Möglichkeit die Module mit Magneten an benötigter Stelle zu befestigen.
So kann zum Beispiel auch der Schwimmer in einem Wassertrog ausgewertet werden und beim erreichten Füllstand die Zeitmessung stoppen. Eine andere Variante ist die Montage hinter einem Klappenziel, das mit dem Wasserstarhl ausgelöst werden muß. Der Phantasie werden hier keine Grenzen gesetzt.
Prinzipiell lassen sich so wesentlich größere Wettkampfplätze als mit kabelgebunden Messanlagen aufbauen und auch realistische Fahrzeugfahrten integrieren.

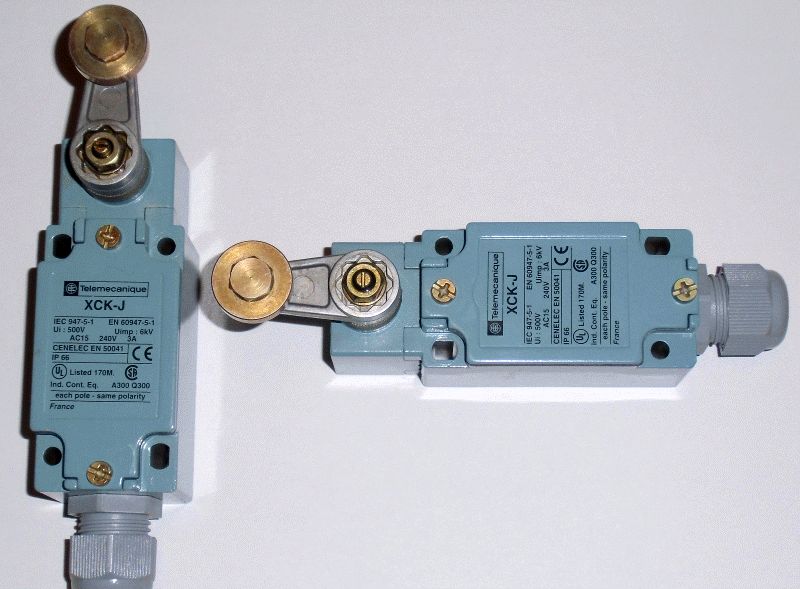

Kontaktschalter IP65
Kontaktschalter in IP65

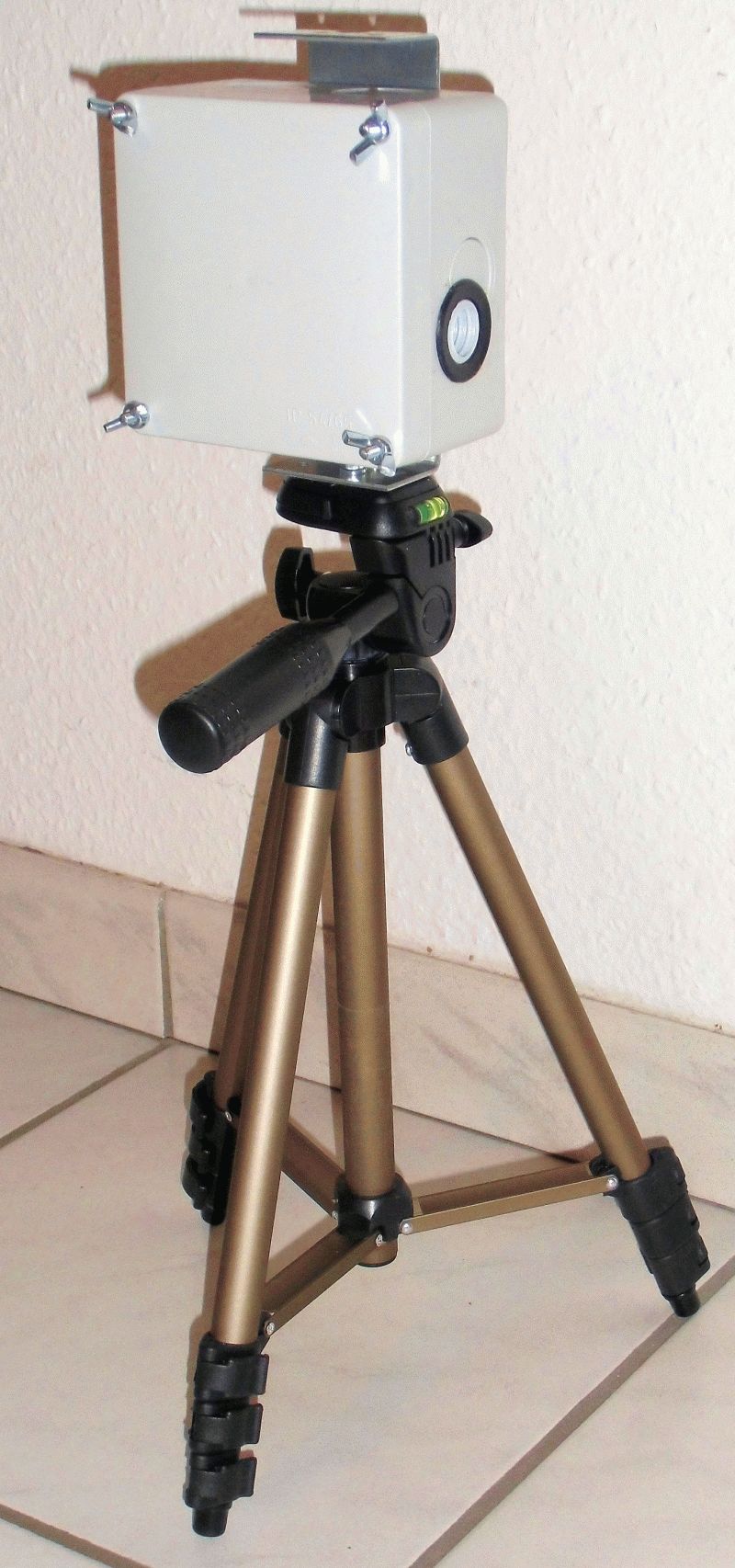

IR Sender
Lichtschranken-Sender IP65
Feuerwehrwettkampf
Quelle: www.Wikipedia.de
IR RX IP65
Elektronik in IP65 Schutzgehäuse
Prinzipiell werden für diesen Anwendungsfall sämtlichen Sensoren in IP65 Kunststoffgehäusen untergebracht. Damit besteht der nötige Nässeschutz und auch bei einem Gewitter kann man beruhigt im Zeit sein Bierchen trinken. Die Panik reduziert sich damit nur auf das "Retten" der PC Technik und des zentralen Controllers der Messanlage. Da diese Teile aber meist beim Schiedsrichter stehen hält sich der Aufwand in sehr engen Grenzen.

     Es sind folgende Module verfügbar:
  • Lichtschranken-Sender, batteriebetrieben in IP 65 Gehäuse
  • Lichtschranken Empfänger "wire" (kabelgebunden) in IP65 Gehäuse
  • Lichtschranken Empfänger "wireless" (Funkübertragung) in IP65 Gehäuse
  • Kontaktmeldemodul "wire" (kabelgebunden) in IP65 Gehäuse
  • Kontaktmeldemodul "wireles" (Funkübertragung) in IP65 Gehäuse
  • Meldekontakt in robuster wasserdichter IP65 Industrieausführung mit kräftigen Haftmagneten zu Befestigung auf Stahl

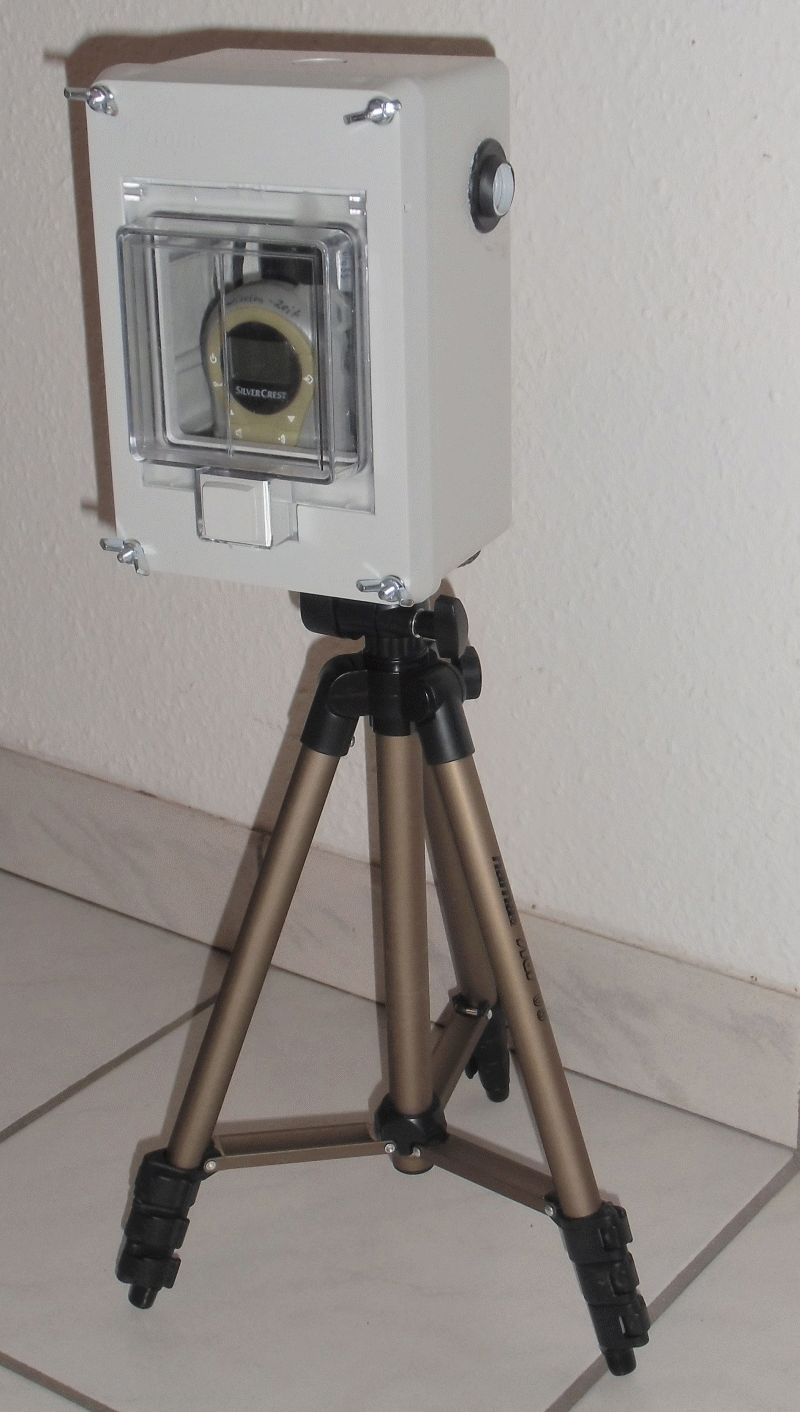

IR RX auf Stativ
Lichtschranken Empfänger/Funksender in IP65
Als Vorteil der modularen Anlage biet sich an das System auch für andere Events zu nutzen, wie zum Beispiel Seifenkistenrennen, Rodelwettbewerbe, Downhill Radfahren im Gelände, .........

Die Funksysteme bieten bei günstiger Montage und freier Sicht bis zu 8km Reichweite. Für Veranstaltungen im normalen Geländen werden immer noch einige Kilometer erreicht, sofern man das Funkgerät nicht gerade im "Keller" montiert.
Hier bietet sich ein kurzer Vorabcheck mit einer Sprechverbindung über die Geräte an.
