Das System kann direkt in die Zeitmessanlage DerbyControl integriert werden oder auch als eigenständige Anzeige arbeiten.
Als Leuchtelemete werden Cluster LED's mit 50 Stück 5mm LED verwendet die wetterfest in einem Gehäuse vergossen sind. Der Betrieb kann mit einer Gleichspannpannung von 12 - 24V bei 200mA Strombedarf erflogen.
Als Treiber für die LED wird eine Konstantstromquelle gennutzt, so das die Lichtstärke unabhängig von der Betriebsspannung ist. Das Steuermodul stellt dabei selbsständig den erforderlichen Strom ein um die maximale Lichtstärke der LED Scheinwerfer zu erreichen.
Die LED's sind in einem Gehäuse mit etwas abgeschrägter Front untergebracht, so das bei einer Montage an einer senrechten Wand der Scheinwerfer leicht geneigt in Richtung Erdboden schaut. Der Winkel beträgt 15 Grad und wird vom Gehäuse vorgegeben.
Bei der Verwendung als Signalampel im Zusammenhang mit unserer Zeitmessanlage werden diese LED-Ampeln auf ein kleines Dreibein-Stativ montiert und sind so beliebig positionierbar. Die Anteuerung erfolgt dabei direkt von den Derby-Funktransceivern.
Der Kabelanschluss erfolgt über ein USB-A Stecksystem, wobei hier keine USB Funktionalität bereit gestellt wird. Wir nutzen dieses Steckersystem für die System-Module der Zeitmessanlage und haben es dafür in den Steuerbaustein der Ampel übernommen.
Soll die Ampel anderweitig verwendet bzw. fest installiert werden, so kann das natürlich jederzeit durch eine PG Verschraubung und Klemmblok ersetzt werden.
Das System ist erweiterbar durch die Farben Gelb, Orange und Blau.

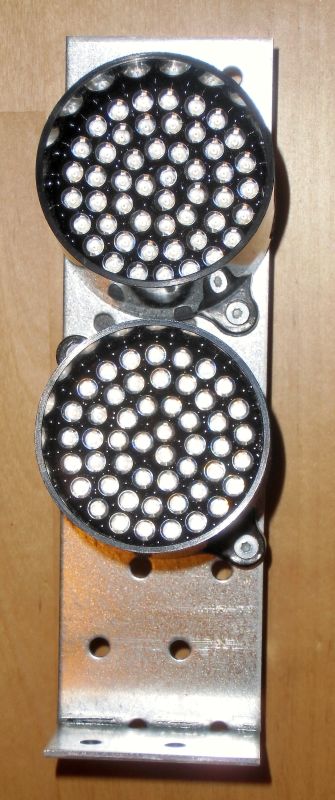

LED Ampelsystem in Rot/Grün Konfiguration

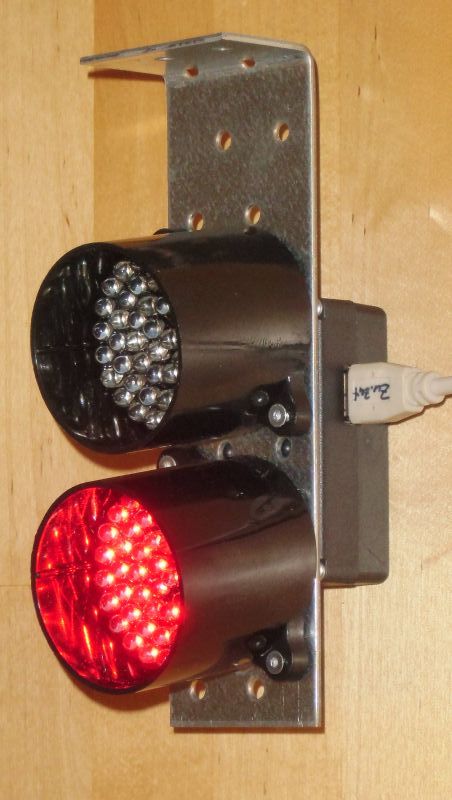

Ampel mit Rot in unterer Position

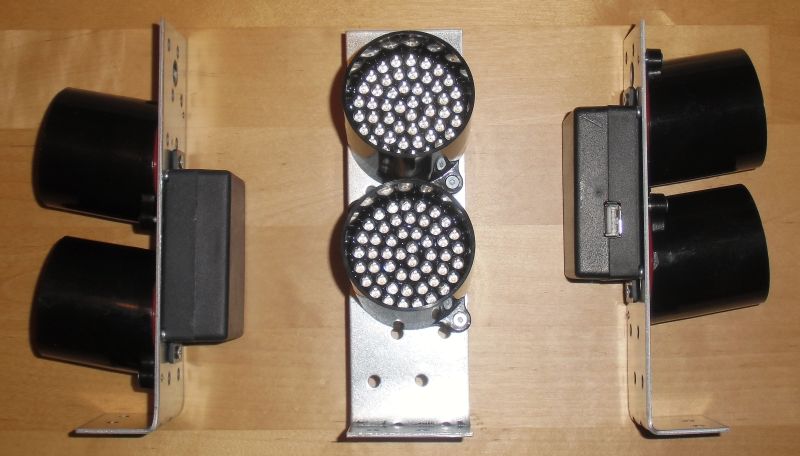

Ampel-System mit Steuerelektronik für Zeitmessanlage
