		Dummyload-Block, wenn die HF beim Testen irgendwohin muß.....
Navigation: HF-Messtechnik Zeitmessanlage DerbyControl LED-Gross-Displays Ampelsystem Antennensysteme Antennenmontagen Dummyload_Systeme Amateurfunk Filtersysteme Referenzen Download Archiv Kontakt Impressum Kontakt Impressum Home		Hier kommt der 500W Dummyload-Block ins Spiel. Ab sofort gibt es hier leistungsfähige Abschlusswiderstande (Dummyloads) für den Funkbetrieb. Wir haben uns entschlossen für den Amateurfunk preiswerte und leistungsfähige Dummyloads zu entwickeln, um den Funkamateuren die Möglichkeit zu geben, ihre selbst konstruierten Verstärker auch unter Last zu testen. Meist findet sich im Shack nur ein Dummyload für 50 oder 100 Watt und das ist dann meist auch nur für KW geeignet. Link zur Version 250W / 2500MHz (hier klicken) Link zur Version 1200W / 1300MHz (hier klicken) Link zur Version 1700W / 1500MHz (hier klicken) Link zur Version 3000W / 200MHz (hier klicken) Version: 500W / 1500MHz mit oder ohne -50dB Messausgang Diese Version ist für den Frequenzbereich bis 1500 MHz gedacht und deckt damit KW, VHF, UHF und SHF ab. Die Belastbarkeit beträgt reale 500W Dauerstrich bei ausreichend dimensioniertem Kühlkörper. Dieser Dummyloadblock kann auch mit einem -50dB Messausgang geliefert werden, der als SMA Buchse auf der installiert ist Für den Betrieb ist nur noch ein ausreichend großer Alu-Kühlkörper nötig, der die anfallende Wärme auch weg schaffen kann. Ansicht des 500W / 1,5GHz Dummyload-Blocks mit Kupferplatte und Aluminiumhaube


		Optional: rückseitig 50dB SMA Anschluss mit 50 Ohm für Messzwecke


		500W Version für 1,5GHz mit 50dB Auskopplung, Kühlkörper und temperaturgeregeltem 12V Lüfter

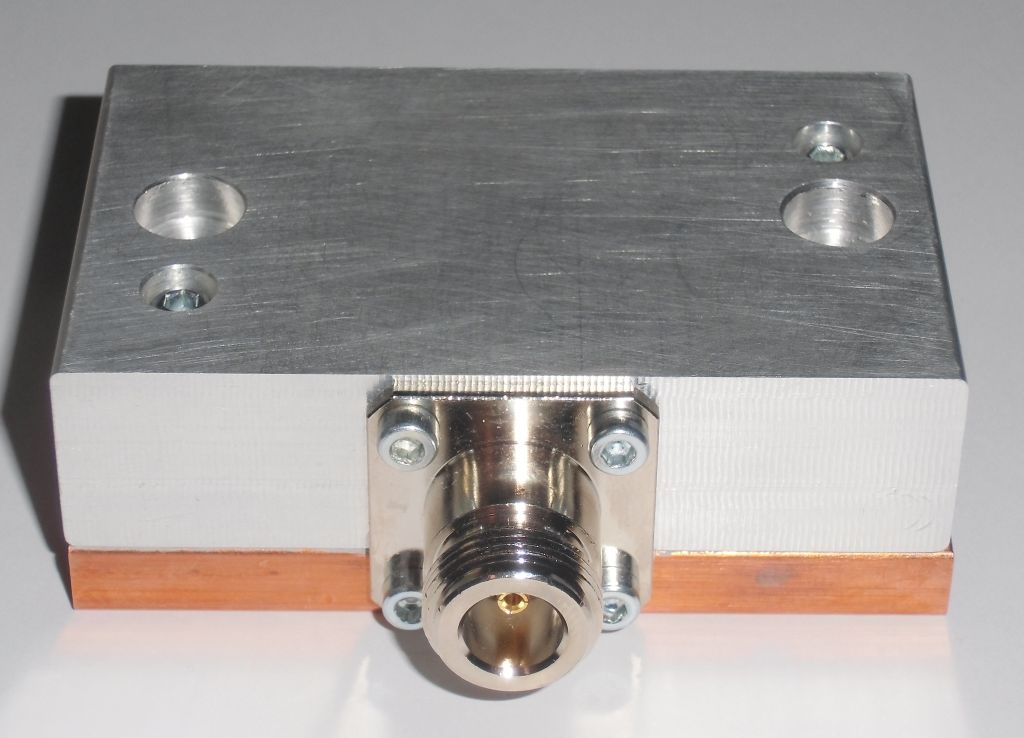

		Dummyload, Belastbarkeit 500 W, Frequenzbereich: DC - bis 1500MHz Der Abschlusswiderstand besteht aus einem Sandwich mit einer 8mm dicken Kupferplatte als Wärmeleitkern und einem 20mm dicken Aluminiumblock, in dem durch Ausfräsen der Platz für den Widerstand geschaffen wurde. Als Widerstandselement kommt hier 50 Ohm / 500 Watt Spezialwiderstand zum Einsatz. Der 50 Ohm Anschluss erfolgt über eine hochwertige N-Buchse die auf dem Block mit Flansch verschraubt ist. Der Widerstand sind wegen der bestmöglichen thermischen Verbindung zur Kuperplatte unter Druck aufgelötet, so das sich das geringstmögliche Spaltmass zwischen Widerstand und Kupferplatte ergibt. Damit entstehen stabile thermische Verhältnisse und die Verlustwärme wird sicher an die dicke Kupferplatte übergeben. Um die thermische Stabilität weiter zu erhöhen wurde das Innenleben mit einem gefrästen Aluminiumblock verschlossen. Die Kupferplatte und der Alumminiumblock wurden plangefräst und geschliffen, so das sich eine gute Wärmekopplung ergibt. Zwischen den beiden Platten befindet sich zusätzlich hochwertige Aluminium-Wärmeleitpaste. Die beiden Metallblöcke des Dummyloads sind mit zwei M3 Schrauben verbunden, deren Schraubenköpfe versenkt sind. Das Dummyload ist allseitig, massiv mit Metall umschlossen, so das die absorbierte Strahlung keinen Weg nach außen finden kann. Im Gegensatz zu einfachen, luftgekühlten Dummyloads mancher Hersteller existieren hier keine Schlitze durch die HF entweichen kann und auf der Messtechnik als Geistersignale sichtbar werden.


		Unterseite des 500W Dummyload-Blocks mit gefräster und geschliffener, 8mm dicker Kupferplatte

		Montage und Betrieb:
		Das Dummyload ist für den Betrieb auf einen ausreichend dimensionierten Kühlkörper zu montieren. Wenn die Leistungsaufnahme von 500W ausgeschöpft werden soll, dann ist ein Kühlkörper mit mindestens 0,7 K/W erforderlich. Besser wäre hier < 0,6 K/W um die Wärme möglichst schnell aus der Kupferplatte abzuführen. Dabei ist bei der Kühlkörperauswahl auf eine möglicht dicke und plane Grundplatte des Kühlkörpers zu achten. Diese dicke Grundplatte ist dafür zuständig die Wärme zu den Kühlrippen zu führen. Ist diese Platte zu dünn, kommt die Wärme nicht an den Kühlrippen an und kann nicht abgegeben werden. Das führt dann zur lokalen Überhitzung am Dummyload (Kupferplatte).

		Die Montage des Dummyload-Blocks erfolgt mit Hilfe von 2x M5 Imbusschrauben auf dem Kühlkörper. Dabei muß die Kupferplatte plan auf dem Kühlkörper aufliegen. Zwischen Kupferplatte und Kühlkörper ist zwingend eine möglicht dünne Schicht Wärmeleitpaste aufzutragen. Bei der Menge der Wärmeleitpaste gilt der Grundsatz, Weniger ist mehr. Das bedeutet, die Schicht muß möglichst dünn, aber vollflächig aufgetragen werden. Danach den Block mit der Kupferplatte aufsetzen und die Schrauben gleichmäßig und im Wechsel anziehen. Vorsicht, das Alu des Kühlkörpers hält nicht so viel aus wie Stahl. Also die Schrauben mit Bedacht anziehen! Der Abstand der Bohrungen für die beiden M5 Befestigungsschrauben ist 60mm. Soll in den Kühlkörper Gewinde geschnitten werden, so ist der Bohrlochdurchmesser 4,2 mm. Bei Durchgangslöchern wäre es 5,5mm, damit ist für eine M5 Schraube etwas Spiel und es werden kleine Toleranzen kompensiert.

		Montage eines 2. Kühlkörper bei Bedarf (wenn der erste Kühlkörper etwas zu klein ausfiel....)
		Die Schraubenköpfe sind im Dummyload versenkt, damit ergibt sich die Möglichkeit je nach Bearf einen zweiten Kühlkörper oben auf den Aluminiumblock aufzusetzen. Die Montage erfolgt dann mit durchgehenden Schauben, so das sich ein Sandwich aus 1.Kühlkörper, Kupferplatte, Aluminiumblock und 2. Kühlkörper ergibt.

		Technische Daten des 500W / 1500MHz Dummyload-Blocks:
		Abmessungen: 80 x 50 x 28mm Anschluss: 50 Ohm, N-Buchse, optional -50dB SMA Anschluss Belastbarkeit: 500 Watt Frequenzbereich: DC bis 1500MHz Anpassung: DC - 1,3GHz SWR < 1,22; 1,5GHz SWR <= 1,3 Befestigung: 2x M5 Imbusschraube Kühlkörper: ca. 0,6 W / K bei 500 W Belastung, (2. Kühlkörper kann bei Bedarf oben aufgesetzt werden) zul.Temperatur: max. 110 Grad Celsius für die Kupferplatte des Dummyloads Wärmekern: plangefräste Kupferplatte mit 8mm Dicke Montage Widerstand: aufgelötet mit Druckaufschlag, Fixierung mit M3 Schrauben nur bei kompletter Version mit Kühlkörper: Maße Kühlkörper: (L x B x H) 150 x 60 x 75mm Lüfter: 12V DC, 60 x 60mm linear temperatur geregelt zur Lärmreduzierung Belastungsgrenze: max. 4min bei 500W CW Dauerstrich bei ca. 14V Lüfterspannung!

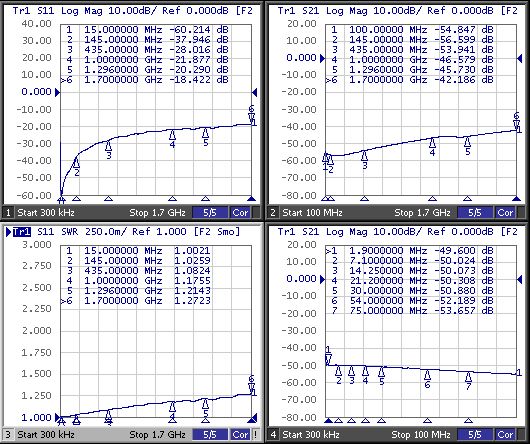

		Exemplarische Messdaten des Dummyload-Blocks: Version: 500W / 1500MHz mit 50dB Auskopplung

		exemplarische Messdaten des 500W Dummyload-Blocks mit Werten bis 1,5GHz
